积算仪_说明书

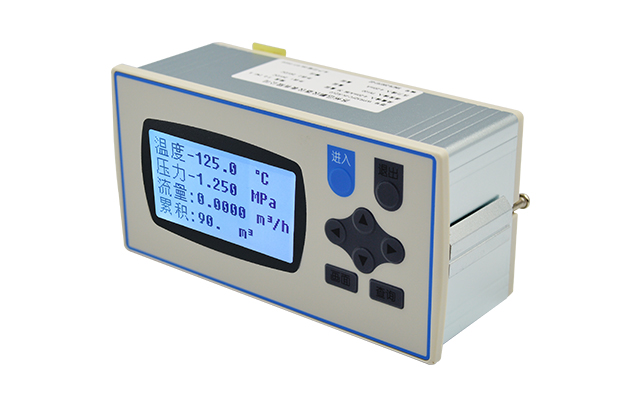

 流量积算仪使用说明书WPR32FC系列



重要事项

请务必遵守下述各条及本说明书所记载的注意事项,如果不遵守注意事项进 行使用,有导致重大伤害或事故的危险。

如果本产品的故障或异常可能导致系统重大事故的场合,请在外部设置适当 的保护电路。

请勿在本产品所记载的规格范围之外使用。否则可能导致触电、火灾、故障。

请勿使用在易燃、易爆气体的场所。

请勿触摸电源端子等高电压部位。否则有触电的危险。

请勿拆卸以及改造本产品。否则可能导致触电、火灾、故障。

本产品的安装、调试、维护应由具备资质的工程技术人员进行。

本说明书如有变动,恕不通知,随时更正,查阅时请以最新版本为准。如有 疑问,请与本公司联系。

该产品用于流量贸易结算时,需先将仪表与流量计进行统一标定后方可使用。

本公司不承担除产品本身以外的任何直接或间接损失。

1. 安装

安装的注意事项

(1) 请在以下环境条件的范围内使用本仪表: 环境温度: -10~55℃,避免阳光直射 环境湿度: 35~85%RH,无凝露 设置环境条件: 海拔高度<2000m

(2) 进行安装的场合,请考虑以下几点: 为了不妨碍散热,请勿堵塞本产品的周围,留够充分的通风空间。 考虑到配线、保养,请确保仪表的上下方有 50mm 以上的空间。 请避免安装在发热量大的仪表(加热器、变压器、半导体操作器、大功率电 阻)的正上方。 周围温度为 50℃以上时,请用强制风扇或冷却机等冷却,但是,不要让冷却空气直接吹到本仪表。

安装方式

安装到盘面 1. 在盘面开安装孔。 2. 将本仪表从盘面前面插入。 3. 使用仪表附带的安装支架,将本仪表固定在安装盘面上,以适当的扭矩拧 紧安装螺丝固定仪表。

2. 配线

为了防止触电和防止机器故障,在全部配线完成并确认配线正确之前,请不要接通电源。

配线的注意事项

为了避免噪声干扰的影响,请将输入信号线远离仪表电源线、动力电源线、 负载线进行配线。 l 本仪表内部无保险丝。需要保险丝的场合,请另行设置:推荐保险丝的规格: - 额定电压 250V,额定电流 1A 的延时保险丝 l 请避免在测量电路中混入干扰 - 测量回路与电源线(电源回路)或接地回路分开。 - 对于静电产生的干扰,使用屏蔽线效果好。 l 为了防止误动作,请不要给不使用的端子接任何线。
